SQ96B86S作為一顆高度集成的音頻SoC，集成Cortex-M0進行低功耗管理，高性能CPU完成系統控制，配以高性能音頻專用DSP處理音頻編解碼和音效處理，同時還集成SAR-ADC，USB2.0，SD/MMC/SDIO等控制器，RTC，以及音頻CODEC和I2S音頻接口。

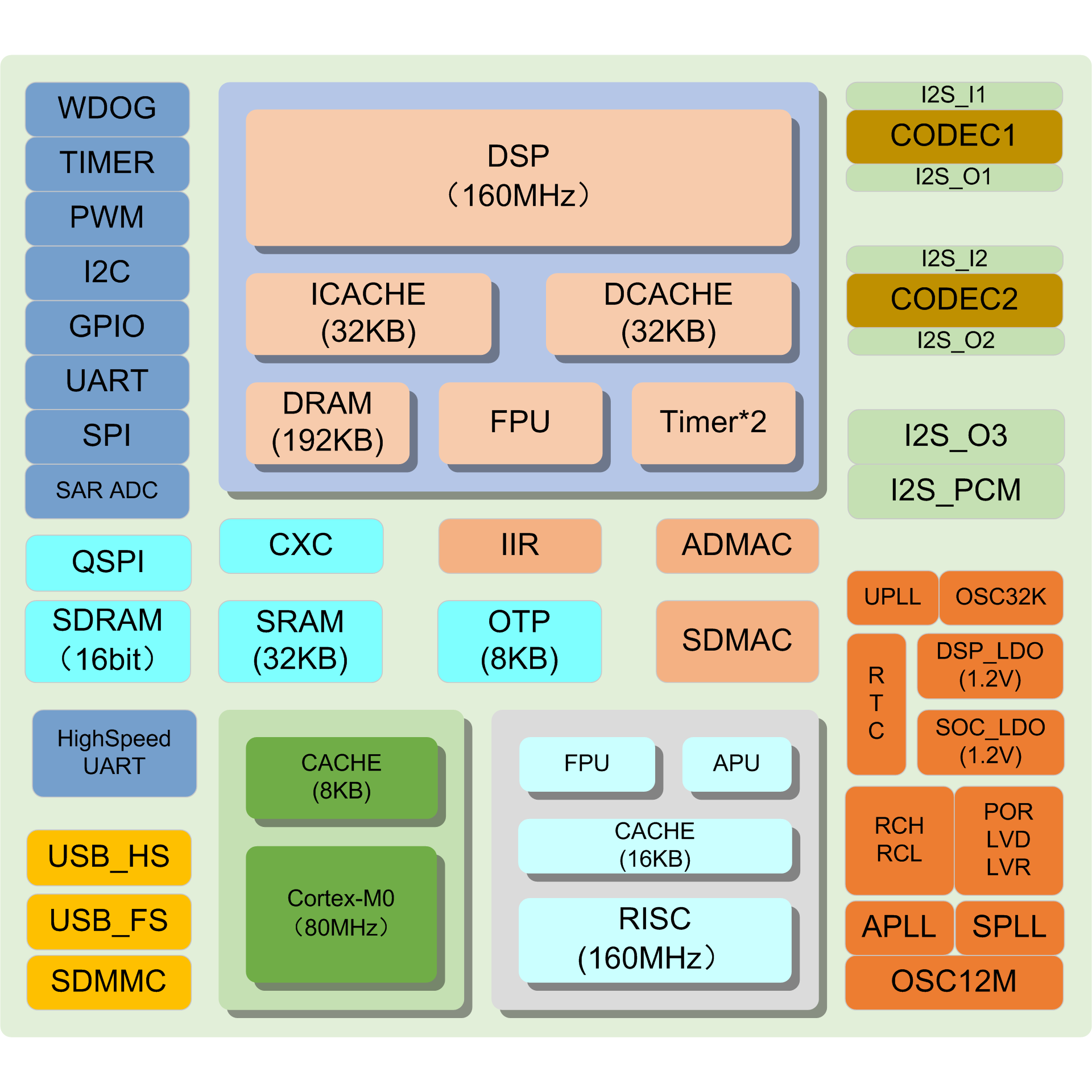

芯片架構

• CPU

• 精簡指令集處理器架構, 32位數據，16位/32位混合編碼指令；

• 3級流水線,最高工作頻率160MHz；

• 32個32位通用寄存器，16個快速中斷的通用寄存器；

• 配備高速緩存（16KB），四路組關聯，支持WB/WT；

• 配備硬件浮點單元，支持單精度浮點數；

• 配備音頻處理單元；

• 配備DSP擴展指令，硬件乘法器，支持1個周期快速產生乘法結果；

• 配備緊耦合IP，包括矢量中斷控制器與計時器；

• DSP

• 5級流水線，最高工作頻率160MHz；

• 32bit/16bit乘法：MAC16，MUL16，MUL32；

• 32bit整數除法；

• 單精度浮點運算；

• 專用硬件音頻加速引擎；

• 32KB指令/數據Cache，支持WB/WT；

• 兩片Local SRAM，128KB+64KB；

• Cortex-M0核

• 高性能32bit Cortex-M0核心，最高工作頻率80MHz；

• 內建8KB Cache，分四個地址區域，獨立配置是否Cache；

• 支持降頻工作，最高總線頻率四分之一；

時鐘和電源管理

• 外接32.768KHz晶振和12MHz晶振；

• 內置RCL和RCH；

• 內置系統PLL，音頻PLL和USB1.1 PLL；

• 內置雙1.2V LDO；

• 集成單獨供電RTC，帶萬年歷功能；

• 支持降頻、STOP等多種低功耗工作模式；

存儲控制器

• OTP

• 容量8KB；

• 存放啟動代碼、參數和密鑰；

• SPI Flash控制器

• 支持SPI Flash 1/2/4線模式；

• 支持核心直接在SPI Flash上運行；

• SRAM

• 240KB內置SRAM，系統32KB+16KB，DSP 192KB；

• 支持Byte，Half-word，Word讀寫；

• SDRAM控制器

• 高效SDRAM控制器，支持16bit位寬操作；

• 支持Self-refresh，Power Down等SDRAM低功耗模式；

• 內部疊封2MB SDRAM；

外設接口

• I2S_I/O

• I2S_I/O1支持5.1聲道，其他支持2.0聲道；

• 支持24bit@192KHz；

• 支持時鐘Master和Slave模式；

• 支持PDMA模式；

• 音頻CODEC

• 內置2組立體聲Audio ADC，SNR 100db(A-weight)；

• 支持立體聲模擬MIC輸入，支持ALC功能；

• 內置2組立體聲Audio DAC，SNR 100db(A-weight)；

• USB_HS

• 內置高速PHY；

• 符合USB2.0標準，支持高速、全速、低速；

• 支持控制、批量、中斷和同步傳輸；

• 內置2KB SRAM；

• 內置Normal和Scatter-Gather DMA傳輸；

• USB_FS

• 內置全速PHY；

• 符合USB2.0標準，支持全速、低速；

• 支持控制、批量、中斷和同步傳輸；

• 內置1KB SRAM；

• 內置DMA傳輸；

• SD/MMC/SDIO

• 符合SD2.0，MMC4.3和SDIO2.0標準規范；

• 支持1和4-bit模式；

• 內置Normal和鏈?zhǔn)紻MA傳輸；

• UARTx4

• 提供4個UART？椋

• 高速UART1內置64深度FIFO，UART2深度8，UART3/4深度16；

• 支持?jǐn)?shù)據位和停止位可編程；

• 支持奇偶檢驗或者無校驗；

• 支持接收、發送FIFO中斷；

• UART1支持PDMA模式；

• I2Cx2

• 支持標準、快速和高速三種模式；

• 支持Master和Slave模式；

• SPI

• 支持SPI標準4線協議；

• 內建獨立8x32發送和接收緩存；

• 支持PDMA模式；

• PWM

• 支持預置分頻；

• 8路獨立PWM輸出；

• 16位計數精度；

• ADC

• 8路模擬輸入通道，10bit精度；

• GPIO

• 兩組GPIO控制器；

• 獨立上拉電阻使能；

• 驅動能力選擇（2/4/8/24mA）；

• 支持每個IO的中斷可配，沿或者電平觸發；

內置硬件模塊

• xDMAC

• 兩個控制器，最高支持12路（8+4）獨立可配置通道；

• 支持Normal和Scatter-Gather傳輸模式；

• 支持Byte-，Half-word-和Word-存。

• 支持源/目標地址自增；

• 支持16路數據請求通道；

• EQ加速引擎IIR

• Timer

• 支持預置分頻；

• 五組獨立計數器；

• 32bit計數精度；
